FKN12-12高壓壓氣式負荷開關FN12負荷開關

FKN12-12高壓壓氣式負荷開關FN12負荷開關

FKN12壓氣式負荷開關，F(xiàn)KRN12A-12D系列壓氣式負荷開關-熔斷器組合電器，適用于12kV及以下三相配電系統中，作為變壓器、電纜、架空線路等電力設備的控制和保護之用；特別適用于城網、農網的終端變電站及箱式變電站。并適用于環網、雙輻射供電單元的控制和保護。
材質配置

可配熔斷器，接地，可電動

型號

FKN12-12/630-20

全國24小時銷售熱線:

13616630771

一、概述：
FKN12壓氣式負荷開關，F(xiàn)KRN12A-12D系列壓氣式負荷開關-熔斷器組合電器，適用于12kV及以下三相配電系統中，作為變壓器、電纜、架空線路等電力設備的控制和保護之用；特別適用于城網、農網的終端變電站及箱式變電站。并適用于環網、雙輻射供電單元的控制和保護。
FKN12系列壓氣式負荷開關可以分合負載電流和過載電流。
FKRN12A-12D系列壓氣式負荷開關-熔斷器組合電器可以分合負載電流，過載電流，開斷線路短路電流。
二、 使用環境條件
周圍空氣溫度 上限：+40℃, 下限：-25℃
海拔高度不超過1000m；
相對濕度：日平均值不大于95%，月平均值不大于90%；
地震烈度不超過8度；
無火災、爆炸危險，化學腐蝕及劇烈振動的場所；
污穢等級：Ⅱ。

功能原理

三、 結構特點
負荷開關、接地開關、熔斷器及機構在一個框架上，可靈活組合，結構緊湊，體積小，安裝方便簡易；
斷口為直動式布置，動、熱穩定電流參數高，一次性完成操作；
具有靜觸頭絕緣罩，使環網柜在結構上實現了隔離，省去了相間絕緣隔板，斷口絕緣插板，可防止柜內弧光短路事故；
具有獨特的活門結構，負荷開關分閘后，后門自動將斷口隔離，防護性好；
負荷開關與接地開關、熔斷器之間有可靠的機械閉鎖裝置，滿足“五防”要求；
具有手動操作及交直流兩用操作電源的電動操作兩種形式，便于實現電力系統“三遙”要求。

技術參數

四、技術參數和機械特性
FKN12A-12D系列負荷開關、FKRN12A-12D系列負荷開關——熔斷器組合電器技術參數見表1：

表1
序號 名稱 單位 FKN12A-12D FKRN12A-12D
1 額定電壓 kV 12 12
2 額定頻率 Hz 50 50
3 額定電流 A 630 125
4 額定絕緣水平 1min工頻耐受電壓 對地、相間 kV 42 42
隔離斷口 48 48
雷電沖擊耐受電壓（峰值） 對地、相間 75 75
隔離斷口 85 85
5 額定短時耐受電流（熱穩定電流） 負荷開關 kA 20
接地開關 20
6 額定短路持續時間（熱穩定時間） 負荷開關 S 4
接地開關 2
7 額定短路關合電流（峰值） kA 50
8 額定開斷電流 有功負載開斷電流 A 630
閉環開斷電流 630
5%有功負載開斷電流 31.5
電纜充電電流 10
開斷空載變壓器容量 kVA 1250
9 額定短路開斷電流（限流熔斷器） kA   31.5
10 額定轉移電流 A   1200
11 機械壽命 次 2000 2000
12 撞擊器輸出能量 J   1+0.5


機械特性見表2：

表2
序號 名稱    單位 數據
1 斷口開距 mm ≥175
2 時間中心距 210±2
3 相間空氣間隙 ≥125
4 行程 210±4
5 超行程 ≥40
6 三相合閘不同期 ms ≤10
7 三相分閘不同期 ≤5
8 分勵脫扣器固有分閘時間 40~65
9 主回路電阻 uΩ ≤130


負荷開關熔斷器組合電器中的限流熔斷器，熔斷器額定電流的選擇按變壓器容量選取，其選擇的參考參數見表3：

表3
變壓容量（kVA） 100   125  160  200   250   300 /315   400   500   630   750  /800   1000 1250
熔斷器額定電流（A） 16 16 16 20 25 31.5 40 50 6 3 80 80
100		 100
125


結構尺寸

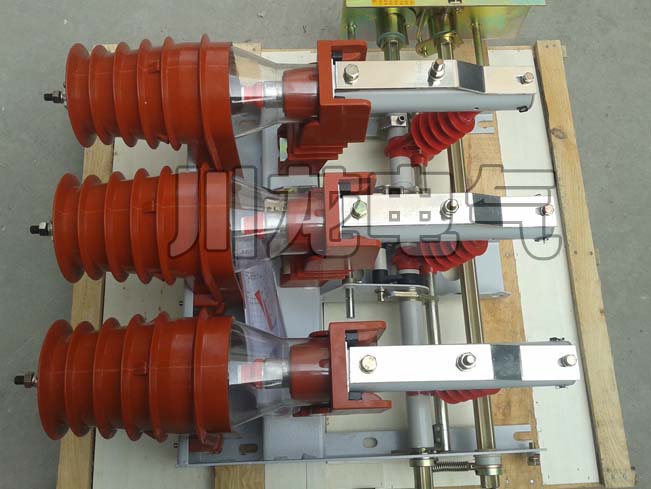

產品實拍

FKN12-12高壓負荷開關FN12高壓負荷開關FKN12-12壓氣式負荷開關
