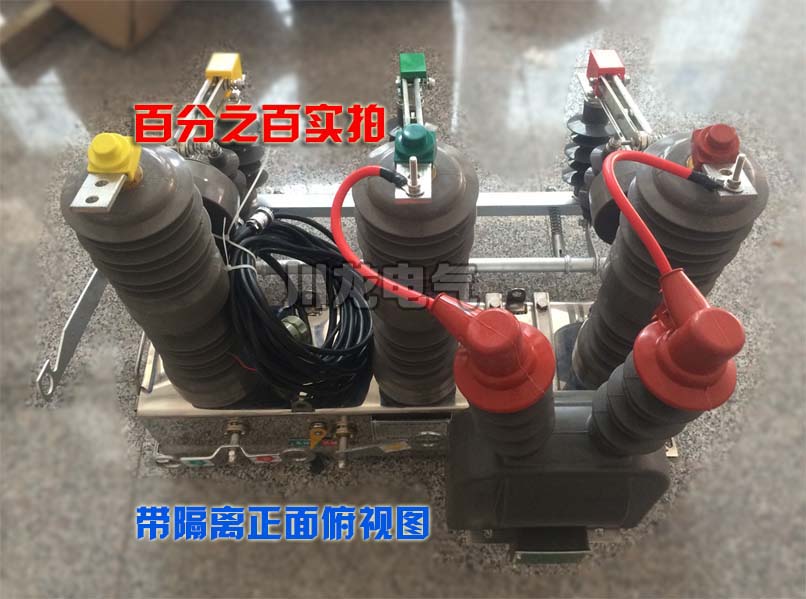

不銹鋼電動、電壓互感器、看門狗控制器，可選配隔離刀閘

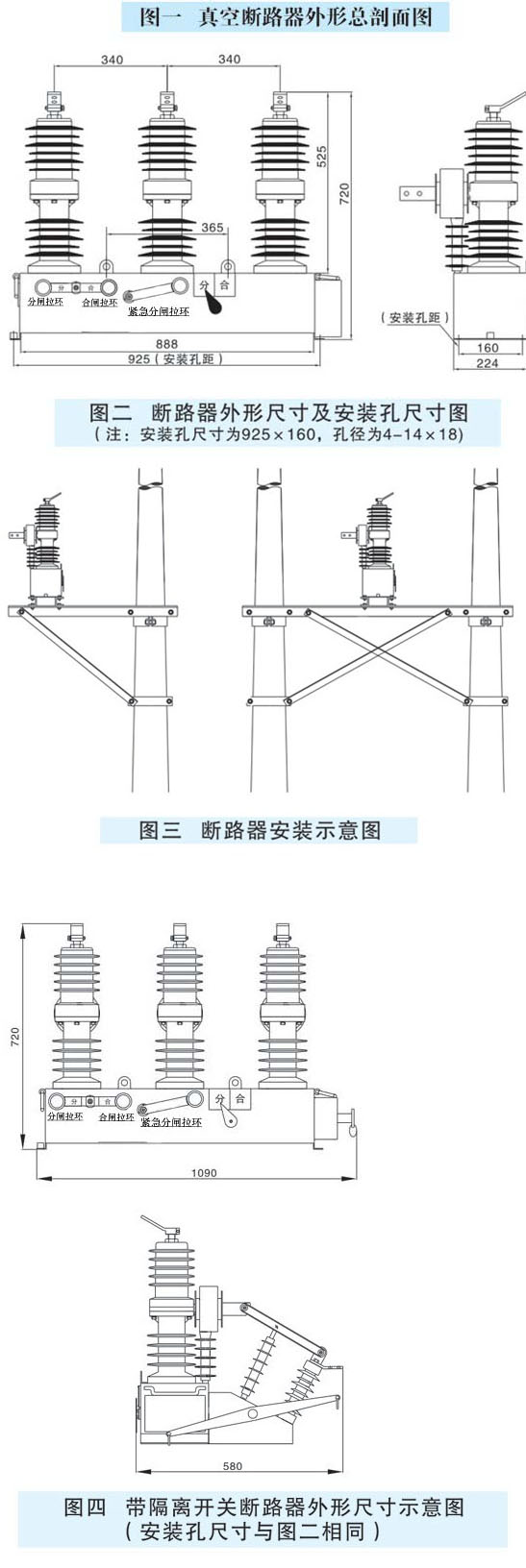

型號ZW32-12F/630-20
全國24小時銷售熱線:

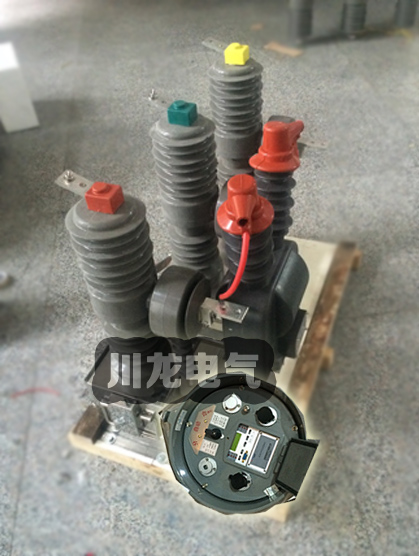

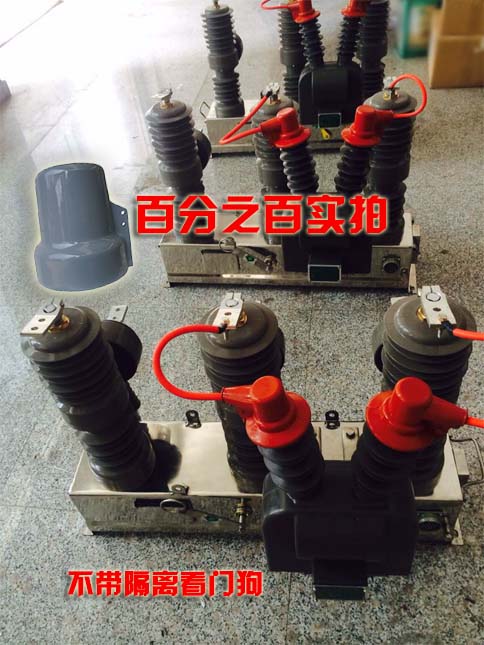

13616630771 ZW32-12F 型戶外交流高壓真空分界斷路器（俗稱看門狗，以下簡稱分界斷路器）是我公司自主研發的一 款新型產品，分界斷路器是集真空斷路器、分界斷路器、分段器四大開關于 一體的多功能智能化裝置產品，主要配置由真空分界斷路器本體、FDR型控制器、外置電壓互感器 （注：配網自動化環網線路中可選雙側PT）三大部分組成，產品廣泛用于10kV 城市、農村配電網架空環網線路中作分段隔離開關 聯絡開關、可實行環網線路負荷調配的 自動化開關裝置，在大用戶供電的分支線路中可作為分界開關（俗稱看門狗），饋線架空配電 網絡作分界斷路器分段器之用，真空分界斷路器具有遠程管理模式，保護控制功能及通訊 功能。能可靠判斷、檢測界內毫安級零序電流及相間短路故障電流，實現自動切除單相接地 故障和相間短路故障。
本安裝使用說明書規定了分界斷路器的引用標準、使用環境條件、型號和額定參數、結 構特點、工作原理、訂貨須知、以及操作、安裝、使用、維護的方法等內容。
控制器概述
1.1產品特點
智能分界斷路器控制器主要是與分界斷路器配合，安裝于架空配電線路的責任分界點處，對分支線實施保護，自動切除線路單相接地故障和相間短路故障，確保非故障用戶的用電安全。
智能分界斷路器控制器為圓桶形結構，具有良好的防風、防潮、防塵、抗震、抗凝露功能；超寬工作溫度，在-40～80℃的環境下可靠工作；采用16位高速單片機作為主控芯片，12位AD精確采樣，計算速度快，保護功能齊全；所有定值均通過全中文液晶進行無級整定，直觀明了；控制器與開關本體通過控制電纜和航空接插件連接，安裝方便；完善的無線通訊功，用戶可遠程查詢開關狀態，控制開關的分合。該產品廣泛適用于城鄉10kV~35KV架空配電線路的控制和保護，是配套智能開關斷路器的理想裝置。
主要技術參數
6.1 斷路器主要技術參數
6.1.1主要技術參數(表-1)
（1 ）額定電壓 12 kV
（2） 1min工頻干 試 42/48(斷口) kV
濕 試 34 kV
（3）雷電沖擊耐壓(峰值) 75/85(斷口) kV
（4）額定電流 630/1250 （A）
（5）額定短路開斷電流 20（ kA）
（6）額定操作順序(彈簧操作機構) 分-0.3s-合分-6s-合分-6s-合分-6s-合分
（7）額定短路開斷電流次數 30次
（8）額定短路關合電流(峰值) 50kA
（9）額定峰值耐受電流 50kA
（10）額定短時耐受電流 20 kA
（11）機械壽命 10000次
（12）額定操作電壓及輔助回路額定電壓 AC220 V
6.1.2 分界斷路器裝配調整后達到的數據
（1）觸頭開距 9±1 mm
（2）觸頭超額行程 2±0.5 mm
（3）平均分閘速度 1.2±0.3 m/s
（4）平均合閘速度 0.6±0.2 m/s
（5）觸頭合閘彈跳時間 ≤2 ms
（6）三相分閘同期性 ≤2 ms
（7）重 量 外置PT：165 kg
控制器技術參數
| 序號 | 項 目 | 規 定 值 | 備 注 |
| 1 | 輸入工作電壓 | AC220V | |
| 2 | 輸入工作電壓頻率 | 50Hz | |
| 3 | 輸入工作電壓允許波動范圍 | ±20% | |
| 4 | 整機功耗 | ＜10W | |
| 5 | 分合閘操作電壓 | DC 220V | |
| 8 | 相電流輸入值 | 0.5 ～ 50A | 二次電流50A以上允許飽和 |
| 9 | 零序電流輸入值 | 0.01A ～ 1.0 A | 零序二次電流允許1.0A以上飽和 |
| 10 | 電量輸入值允許采樣誤差 | ±3% | 飽和區不作要求 |
| 11 | 相間CT變比 | 1-9000 | |
| 12 | 零序CT變比 | 1-9000 | |
| 13 | 速斷保護電流整定值范圍 | 1A ～ 9000A | 設0時關閉對應保護功能(一次電流) |
| 14 | 速斷保護延時整定值范圍 | 0～9000mS | |
| 15 | 過流保護電流整定值范圍 | 1A ～ 9000A | 設0時關閉對應保護功能(一次電流) |
| 16 | 過流保護動作延時時間值 | 0～9000mS | |
| 17 | 零序保護電流整定值范圍 | 0.3A ～ 10.0A | 設0時關閉對應保護功能(一次電流) |
| 18 | 零序保護動作延時時間值 | 0 ～ 7200 S | |
| 19 | 重合閘次數 | 0～3 | 0為關閉重合閘 |
| 20 | 第一次重合時間 | 300～9000mS | |
| 21 | 第二次重合時間 | 1~9000S | |
| 22 | 第三次重合時間 | 1~9000S |
