ZW32-12/630-20戶外高壓真空斷路器（以下簡稱斷路器）為額定電壓12KV，三相交流50Hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。

本安裝使用說明書規定了斷路器的主要技術參數、產品結構、以及操作、安裝、使用維護的原理和方法等內容。

1.3 型號意義

1.4 引用標準

斷路器符合《GB/T11022 高壓開關及其控制設備標準的共用技術條件》、《GB1984-89 交流斷路器》《GB1985-89 交流高壓隔離開關和接地開關》和DL404、IEC56等標準的有關要求。

2、結構特點

2.1 該斷路器由三相支住、機構箱組成，結構簡單明了，三相支柱及電流互感器采用戶外環氧樹固體或硅橡膠絕緣，具有耐高低溫、耐紫外線、耐老化等優點；采用小型化彈簧操動機構，分合閘能耗低、機構傳動輸出采用主軸滑動方式，無扭力損耗，分合傳動件少，可靠性高；電流互感器安裝于動端出線，二次采用插拔結構，維護更換方便。

2.2 裝有真空來弧室的高壓真空斷路器開斷性能穩定可靠，具有無燃燒和baozha危險、安全、免維護、體積小、重量輕（＜100kg）和使用壽命長等特點。

2.3 斷路器采用全封閉結構，密封性能好，有防潮、防凝露性能，適應于高溫潮濕地區使用。

2.4 斷路器的合、分閘可手動或電動操作及遠方操作。可與控制器配套實現配電自動化，也可與重合控制器配合組成重合器。

2.5 操作機構新穎、簡單、動作可靠、體積小、機械壽命可達1萬次。

2.6 斷路器的安裝方式可采用單桿或雙桿座裝方式。

功能原理

技術參數

主要技術參數

結構尺寸

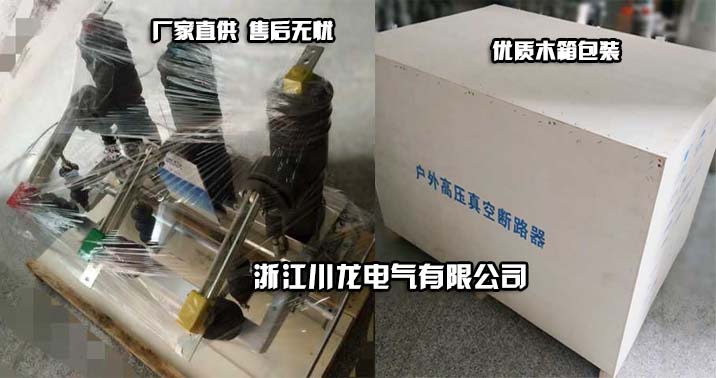

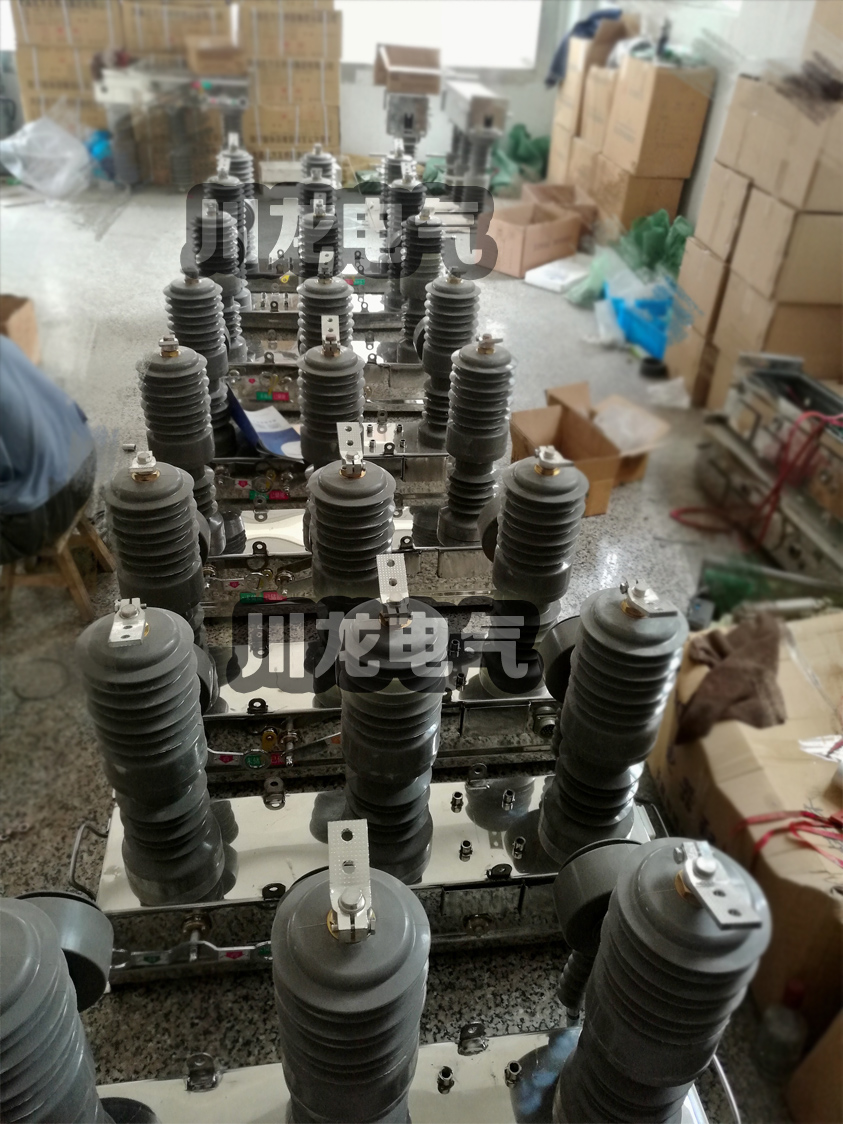

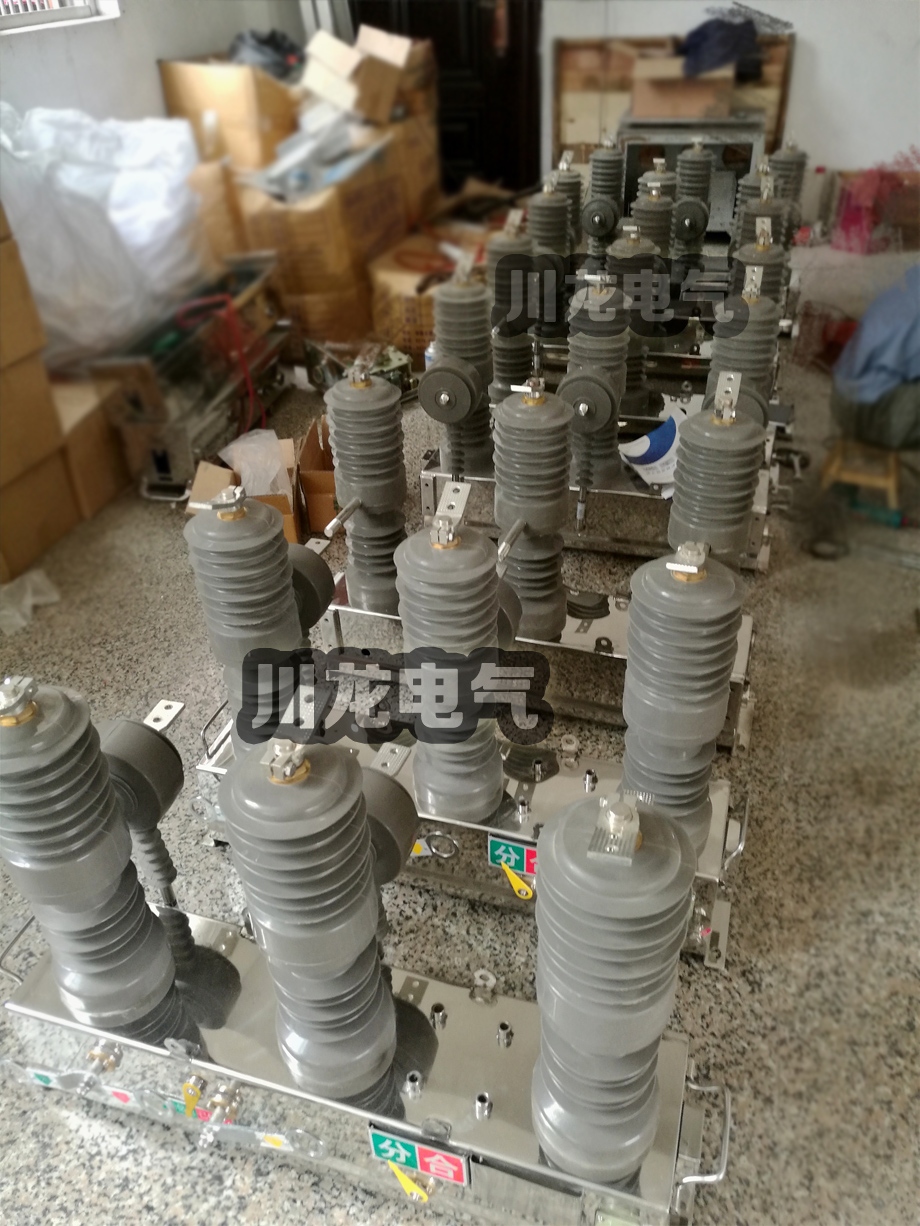

產品實拍
