一、概述

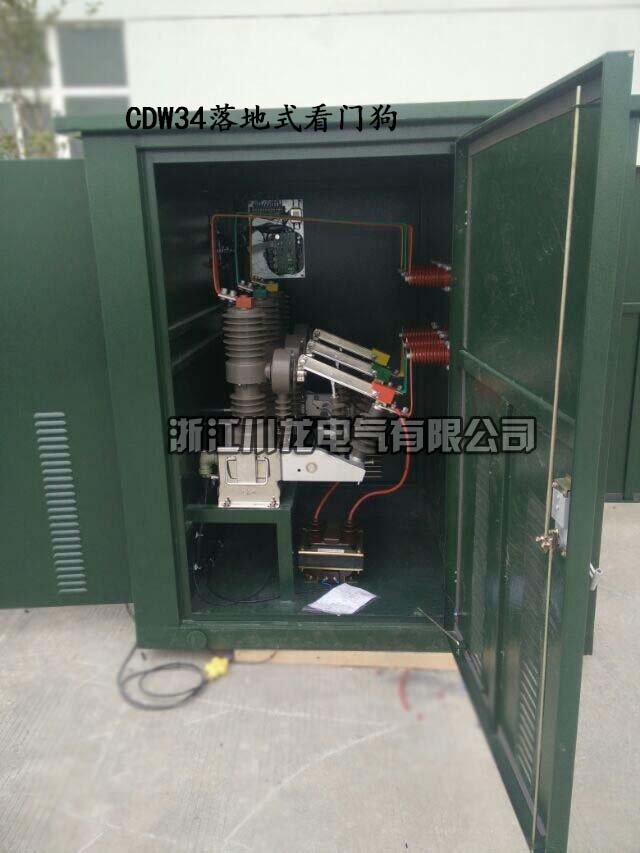

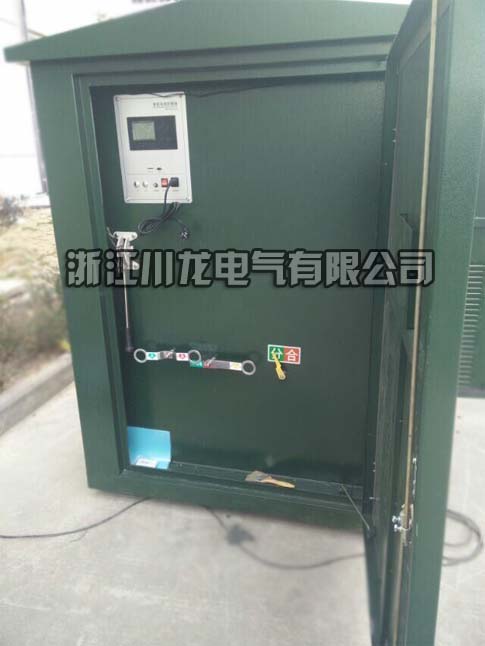

CDW34-12F/630-20戶外落地式看門狗分界開關柜(落地式看門狗)是一款將柱上智能高壓斷路器、控制箱體、電壓互感改為柜體式結構方式的產品。（可加裝計量箱、預付費遠程抄表裝置構成預付費計量一體化智能開關）。箱體采用鐵板噴塑或不銹鋼材質生產。此產品在結構上安裝方便，外觀美觀，高壓部分與低壓計量表室完全隔離，在設備帶電情況下高壓室禁止開門操作，只有在停電情況下才能將高壓室門打開，安全可靠。產品占用面積小，是生活區、工礦企業與箱式變配套使用完美的組合產品。人員可直接開門進行查看表底和就地操作開關動作。互感器采用全封閉環氧樹脂真空澆筑，因此杜絕老化問題。分界開關部分采用真空開關并帶有零序、保護電流互感器，與智能控制器實現零序、過流、速斷保護、 重合閘三段保護，可以實現自動切除單相接地故障和自動隔離相間短路故障。確保非故障用戶的用電安全。此產品具備了FTU功能實現開關遙控分合閘;也可選配GSM手機通訊、GPRS遠程操控功能(詳細內容見下“智能控制器說明”)。
1.1 引用標準
GB763—90 《交流高壓電器在長期工作時間時的發熱》
GB1207—1997 《電壓互感器》
GB1208—1997 《電流互感器》
GB17201-1997 《組合互感器》
GB4208-93 《外殼防護等級》
GBJ63-90 《電力裝置的電測儀表裝置設計規范》
DL/T448-2000 《電能計量裝置管理規范》
DL/T566-95 《電壓失壓記時儀技術條件》
JB5777.2-91 《電力系統二次電路用控制及繼電保護屏(柜、臺)通用技術條件》
GB/T11022 《高壓開關設備和控制設備標準的共用技術》
JB5777.3-91 《電力系統二次電路用控制及繼電保護屏(柜臺)基本試驗方法》
DL/T593-96 《高壓開關設備的共用訂貨技術條件》
GB 1984 《交流高壓斷路器》
GB/T11022 《高壓開關設備和控制設備標準的共用技術標準》
GB311.1 《高壓輸變電設備的絕緣配合》
GB/T16927.1 《高電壓試驗技術第一部分：一般試驗要求》
GB3309 《高壓開關設備在常溫下的機械試驗》
GB311.1-1997 《高壓輸變電設備的絕緣配合》
SD109 《電能計量裝置檢定規程》
1.2 使用的環境條件
a . 海拔高度不超過3000米; 污穢等級：Ⅳ級。
b .周圍空氣溫度：-40°C~+40°C;日溫差：日變化25°C。
c . 風速不大于35m/s;地震強度不超過8級。
d .無易燃、易爆炸危險、化學腐蝕的場所。

功能原理

二、分界開關產品說明
2.1 整體結構優越
用戶分界真空斷路器本體采用三相支柱式結構，具有開斷性能穩定可靠，無燃燒和爆炸危險、安全、免維護、體積小、重量輕和使用壽命長等特點。是一種免維護產品。斷路器本體安裝采用座裝安裝方式。分界控制器安裝在斷路器下方或上方，通過戶外電纜與分界斷路器連接。電源變壓器(電壓PT)可與斷路器并排方置或放置在斷路器的上方。
2.2操作靈活方便
電動自動儲能，遙控分合閘。同時具有手動儲能，手動分合功能，可直接由架空線接至電壓互感器輸出額定電壓，通過斷路器側面的端子盒中轉，使用連接電纜引入到控制器上，由控制器遙控來進行操作。
操作機構采用小型化彈簧操動機構，分合閘能耗低;機構傳動采用直動傳輸方式，分合閘部件少，可靠性高。操作機構置于密封的斷路器機構箱中，解決了機構銹蝕的問題，提高了機構的可靠性。
2.3變比任意可調、PT二次輸出中轉
開關出線側外置零序電流互感及二相或三相電流互感器，在機構罩外部側面設有端子盒，CT變比線引出、電壓PT二次輸入端子，都在端子盒內，可做到任意調整CT變比和PT二次電源線經斷路器內部中轉，通過戶外電纜引入控制器，減少了二次電源線過長、且控制器需另設電源接口的不便。
 三、智能開關控制器說明
智能用戶分界開關控制器是專門用于分界開關本體的智能控制，實現保護控制功能和通信功能，控制器與開關本體通過控制電纜和航空接插件進行電氣連接，實現其保護及自動監控功能。該產品廣泛適用于城鄉10kV架空配電線路用戶。(詳細說明及操作見控制器副本，以下列出部分參數功能。)
1、GY1智能開關控制器技術參數
輸入工作電壓：AC220V(其他工作電壓需在合同中注明)
輸入工作電壓頻率：50HZ(AC時)
輸入工作電壓允許波動范圍：±15%
整機功耗：<10W
儲能電機電壓：AC220V
開關量額定電壓：DC220V
輸出電壓(合閘/分閘操作)：DC220V(其他工作電壓需在合同中注明)
相電流采樣輸入范圍：0～60A(二次值)
零序電流采樣輸入范圍：
a、直接采樣(0～1A)
b、自產(0～60A)且都是二次值
相電流采樣誤差：±0.5%
零序電流采樣誤差：a、直接采樣(±0.2%)b、自產(±0.5%)
相間短路過流保護定值：0.5～60A(步長0.01A)
相間短路過流保護動作時間：0～99S(步長0.01S)
單相接地保護電流定值：
a、直接采樣(0.01In～0.95In)
b、自產(0.01In～12In)步長都是0.01A
單相接地保護時間定值：0～7200S(步長0.01S)
遙控器遙控距離：50米以內
高頻干擾：Ⅲ級 GB/T15153.1
靜電放電：Ⅳ級 GB/T15153.1
浪涌干擾：Ⅲ級 GB/T15153.1
快速瞬變：A級 GB/T17626.4
智能開關控制器的特點
可以快速切除界內故障，速斷動作時間小于30毫秒
控制器為32位微機型的繼電保護及監控裝置，預留以太網通訊接口，滿足電力系統信息化的要求，同時具有保護和監控功能。可選配GSM手機通訊功能，可遠程控制開關分合、查詢事件記錄?？蛇x配GPRS后臺電腦連接方式與監控中心通信，用中文短信方式向值班員報告運行的各種工況信息
可擴展與預付費電能表配合，實現預付費控制功能。還可以擴展，在未經授權的情況下，打開計量箱門，強制斷電的功能，起到防竊電的功能
短信可以設置發或不發，使測試更加方便
七、智能開關保護功能及工作原理
10KV饋線或設備的故障主要有相間短路和單相接地兩種類型，控制器對這兩種故障分別進行處理。
1、相間短路故障的處理
對于用戶界內的相間短路故障，控制器通過檢測從分界開關內部采集的A C相電流與定值比較來判斷故障的發生，當大于定值，立即跳閘把故障隔離掉，不影響非故障區域的供電。即便由于定值的選擇性問題，某些故障造成了變電站出線開關也跳閘了，但變電站重合后，故障點已經被隔離，非故障區域可以很快恢復供電。
設二段定時限過流保護(速斷、過流)，各段電流及時間定值可獨立整定，分別設置整定控制字控制這二段保護的投退。過負荷可以選擇跳閘或告警。
專門設置一段加速段電流保護，在重合閘后投入3秒，而不是選擇加速速斷、過流?？梢杂煽刂谱滞锻?，加速段的電流及時間可獨立整定。
2、單相接地故障的處理
單相接地故障，由于零序電流遠小于用戶界內發生單相接地故障時的零序電流，因此，通過設定適當?shù)亩ㄖ?，即可做出準確的判斷。
接地保護可以選擇帶方向或不帶方向。有零序電壓時可以選擇帶方向。
可以選擇跳閘或告警。
八、智能開關控制器的功能
1、重合閘
有最大四次重合閘，每次的投退可單獨控制，每次的延時可獨立整定?？梢酝锻撕祥l后加速功能。
2、FTU功能
遙控、遙測、遙信功能
遙控功能有：遙控跳閘操作，遙控合閘操作。手持遙控器就地跳閘操作，就地合閘操作。
遙測量主要有：IA IC I0，精度達到0.5級。
遙信量主要有：9路遙信開入、裝置變位遙信及事故遙信，并作事件順序記錄，遙信分辨率小于2ms。
3、可以存儲32條事件順序記錄(SOE記錄)，和16條保護動作記錄。掉電不消失。方便事故的追憶和分析。
4、對時功能
可以通過調度通過通信對時，也可以使用手機通過短信對時，也可以使用專用測試軟件對時。
5、自動發送事項短信功能
實時監視現場狀態的變化，一旦發生變化立即向指定的手機號碼(可以是多個手機號)發送事件報告，事件報告是中文的，很直觀。該功能可以通過控制字關閉或打開。
6、遠程抄表功能(屬擴展功能,需訂貨說明)
預留了485通信口，可以接1-8塊電能表，裝置自動采集電能表的數據，并轉發上傳，實現遠程抄表。

結構尺寸

外形尺寸可根據客戶要求定制。
