ZW8-12系列戶外交流高壓真空斷路器系三相交流50Hz戶外高壓開關設備，主要用于12kV農網和城網的電力系統，作為分、合負荷電流、過載電流及短路電流之用，也可用于其它類似場所。ZW8-12型戶外高壓柱上真空斷路器是額定電壓為12KV的新型戶外高壓開關設備，主要用于城網和農網的配電系統中，作為分、合負荷電流、過載電流及短路電流之用。是取代油浸式斷路器實現無油化的理想產品。外絕緣采用硅橡膠材料，絕緣可靠，防污穢能力強。ZW8-12真空斷路器配用彈簧儲能操作機構，可手動操作、電動操作和遙控分合閘操作?？稍跀嗦菲鱾?cè)邊加裝隔離開關，形成戶外高壓真空斷路器一戶外高壓隔離開關組合電器，增加了可見隔離斷口，并具有可靠的聯鎖操作。根據用戶要求，可與相應的控制器配合組成交流高壓真空自動重合器、自動分段器，自備操作電源，是實現配電網自動化的理想設備。采用高壓電壓互感器結構外置，內置均可。ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。

型號及含義

3. 使用條件

3.1 正常使用條件a) 周圍空氣溫度: -40℃～+40℃；b) 海拔高度: 不超過2000m;c) 周圍空氣可以受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染；d) 風速不超過34m/s(相當于圓柱表面上的700Pa)；e) 來自開關設備和控制設備處部的振動或地動是可以忽略的；f) 污穢等級:Ⅲ級。

3.2 特殊使用條件斷路器可以在不同于以上規定的正常使用條件下使用，這時用戶的要求應和制造廠家進行協商，并取得一致的意見。

3.3 如超出上述正常使用條件，由用戶與制造廠協商。

功能原理

斷路器可配置手動操作機構(只可進行手動分合閘操作)或者電動操作機構(既可手動操作，也可電動操作)；4.5 斷路器可配置防涌流饋線保護裝置，實現涌流延時和過流故障延時；4.6 斷路器可內置套管式電流互感器2～6個，變比最大為1000/5，最小為50/5；(其它特殊要求，可與制造廠商協商)。4.7 斷路器可配置外置電壓互感器(見圖7)，數量分別為1～2個；可配置內置電壓互感器(見圖8)，另可加裝熔斷器，數量1個；電壓互感器可以作為提供電源或檢測線路電壓用；4.8 斷路器手動和電動原理圖見圖1和圖2。(注：以隨斷路器的二次接線原理圖為主)

5. 斷路器結構特點和動作原理5.1 斷路器結構如圖3所示。斷路器由操動機構、導電回路、絕緣系統、密封件及殼體組成。整體結構為三極共箱式，導電回路是由進出線導電桿、動靜端導電板、導電夾與真空滅弧室連接而成，外絕緣主要是通過高壓套管來實現，具有搞污穢能力，內絕緣為復合絕緣。帶隔離刀的斷路器(見圖5)，另增三極隔離開關(由另一軸驅動)與之串聯，斷路器和隔離開關之間有可靠的防誤機械聯鎖裝置。斷路器處在合閘位置時，隔離開關不能進行分、合閘操作；斷路器處在分閘位置時，隔離開關才能進行分、合閘操作。5.2 動作原理斷路器是由操動機構操縱，見圖3。機構或分閘彈簧17帶動斷路器的三極主軸6轉動，同時拉動絕緣操作桿16和拐臂15，使真空滅弧室8的動靜觸頭拉開或閉合，而使斷路器處于分閘或合閘狀態。隔離刀由圖5中隔離刀軸驅動隔離刀的分合。隔離刀與斷路器之間裝有機械聯鎖裝置，保證隔離刀先于斷路器閉合，而后于斷路器分開，斷路器在合閘狀態，隔離刀不能動作，圖5中隔離刀軸7由另一手柄5操動。隔離刀分合另有標志牌顯示。

技術參數

主要技術參數
1、斷路器主要技術參數

2、斷路器調整后達到的技術參數

3、隔離開關技術參數

結構尺寸

斷路器外形及安裝尺寸

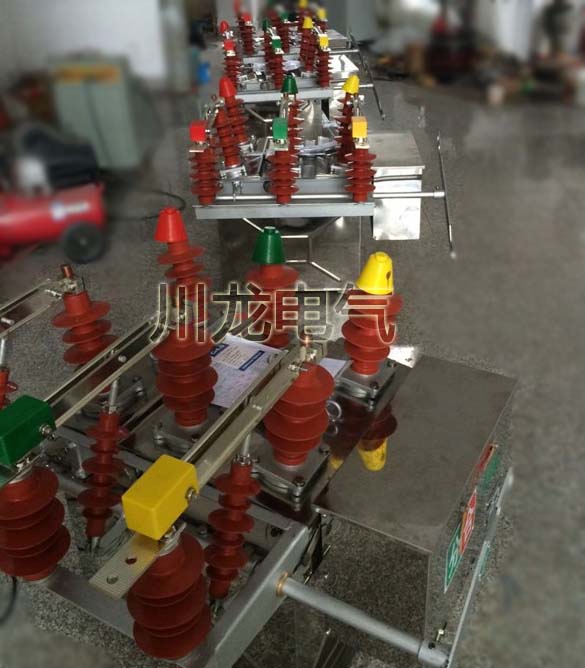

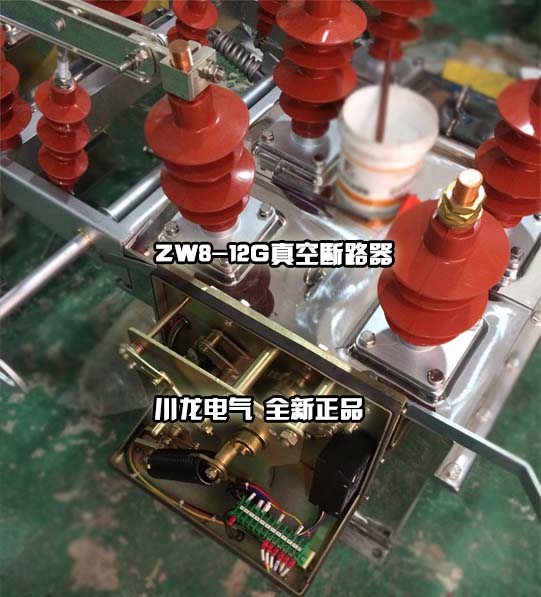

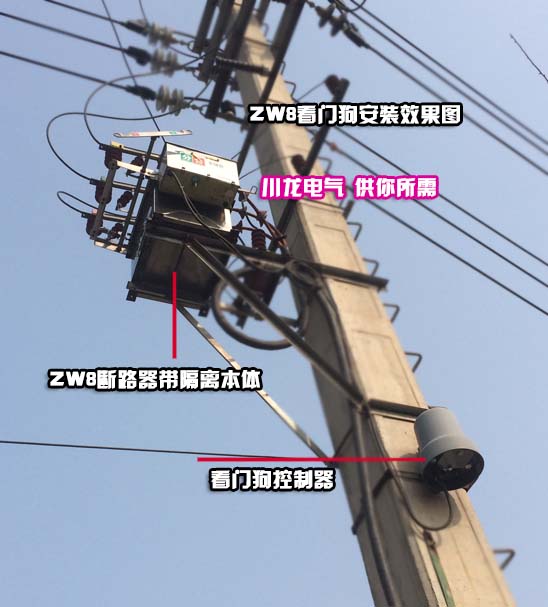

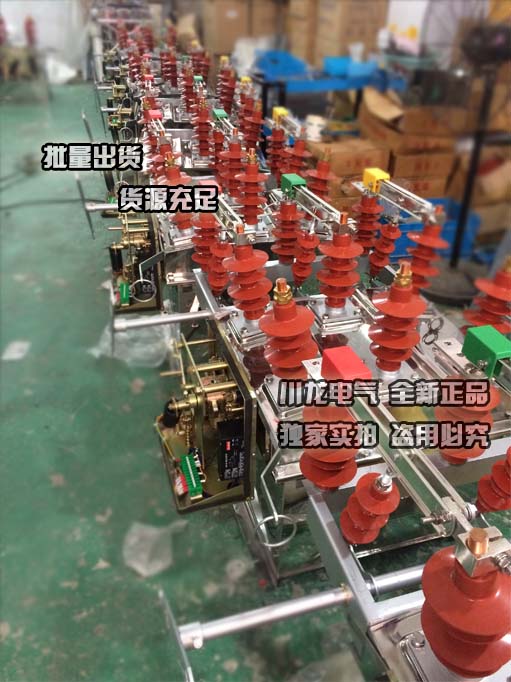

產品實拍
